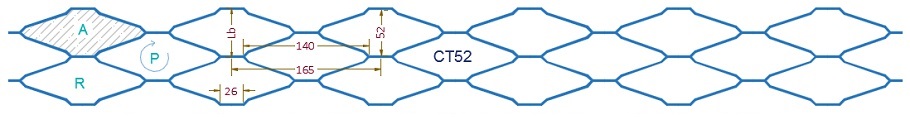

CT52 MODEL LAMELLA
Home CT44 CT48 CT52 CT54 CT55 CT60 CT68 Levha Unit Blok Cerceve Lamella Hesap Cerceve Hesap



Model ?A55 ?A60 ? R ? P ? A ? Lb ? wPvc ? wPp ? tPvc / tPp ?
CT5217.74 m²/m³ 14.96 m²/m³1.45 cm309 mm4482 mm² 52 mm +Th 62 kg/m³ 42 kg/m³ 55 C° / 70 C°

CT52 Model Lamella

CT serisi lamella, durultucu havuzlarında berrak su elde etmek için kullanılır. PVC veya PP den yapılabilir. Kaygan, esnek ve sağlam bir yapıdadır. Petekte biriken çamurlar kendi kendine kayarak zemine düşer, dolayısıyla temizliği ihtiyaç duymaz. Lamella kullanılan havuzlarda verim artarken, yapısal havuz hacmi, kimyasal ve enerji sarfiyatı azalır. Montajı ve servisi kolaydır. Bu özelliklerinden dolayı lamella sistemi şu anda bilinen en iyi çözümdür.

Genel bilgiler;
Lamella genişliği (Wx) : Standart üretim 996 mm olup genişlik 166 mm in katları şeklinde yapılabilir. Yani bitmiş genişlikler 664, 830, 996, 1162, 1328, 1494, mm +-10 mm töleranslı olabilir.
Genişlik 996 mm den fazla istenirse eklenerek, az istenirse kesilerek elde edilir.
Lamella boyu (LT) : Her boyda yapılablir. Projelerde Hx: dik yükseklik olarak verilir. Genellikle dik (Hx) yükseklik 1000-1200 mm arasında olur.
Malzeme et kalınlığı (Th) : 0.9 - 1.2 mm rasında olur. 1 mm önerilir.
Lamella Eğimi (SA) : 55-60 derece dir. 60 derece önerilir.
Renk : SİYAH renk standart olup, talep edilmesi halinde MAVİ renk de yapılabilir.

Uygulama Tipleri;
1- UNIT TİP: Unit (tekli) lamella 2 levhadan (Sheet) oluşur.
Lamella ölçüleri: Her ebatta yapılabilir. W:996 mm olursa, eksiz tek parça olacağı için tercih edilir. Veya genişlik 166 mm katları olacak şekilde artar yada azalır.

2- BLOK TİP: Blok lamella, 2-10 adet arası UNIT Lamella dan oluşur. Hepisi bir birine kaynaklıdır.
Önerilen blok ölçüleri: Blok ağırlığı 30-40 kg olacak şekilde boyutlanır. W:996 mm olursa, eksiz tek parça olacağı için tercih edilir. Veya genişlik 166 mm katları olacak şekilde artar yada azalır. L: 30-40 cm arasında olması uygun olur. H: Projeye göre (100-120 cm) yapılabilir.

3- ÇERÇEVELİ TİP: Çerçeveli lamella, 15-20 adet adet tekli (UNIT) lamella bir metal çerçeve içine dizilir. Çerçeve+Lamella=Set lamella
Önerilen Çerçeve ölçüleri: 0.7-2 m3 olacak şekilde boyutlandırılır. W:105 cm olursa, eksiz tek parça olacağı için tercih edilir. Veya genişlik 166 mm katları olacak şekilde artar yada azalır. L: 70-150 cm arasında projeye göre yapılır. H: 100-120 cm projeye yapılabilir.

Çözüm olabiliriz; Lamella ile ilgili konularda teknik destek talep etmekten lütfen çekinmeyin. Sadece lamella sistemi yapıyoruz, mutlaka daha iyi bir çözüm önerimiz olacaktır.

CT52 / Teknik bilgiler-İndir
